Heevhas 3PCS CNC-Schild V3-Graveur Erweiterungsplatine Entwicklungs-Board Antriebsplatine für A4988 für Arduino für 3D-Drucker

Produktbeschreibung:

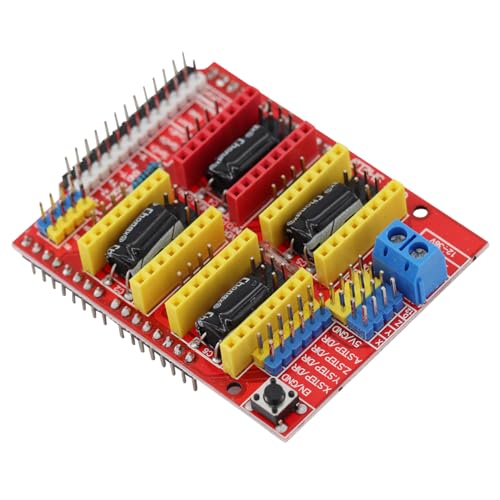

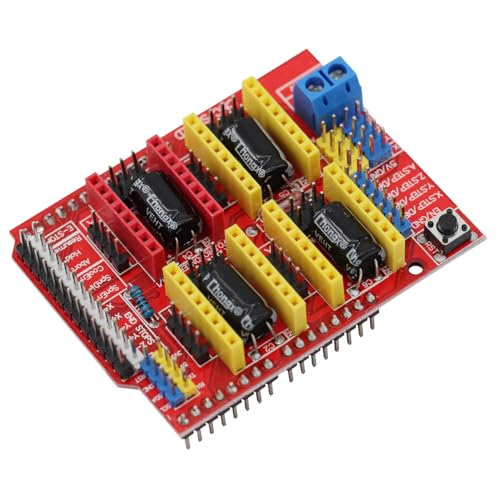

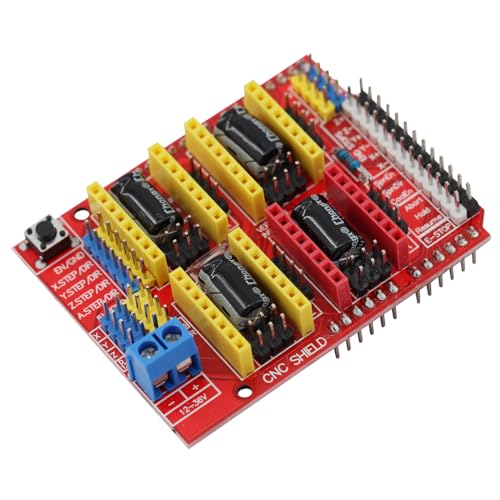

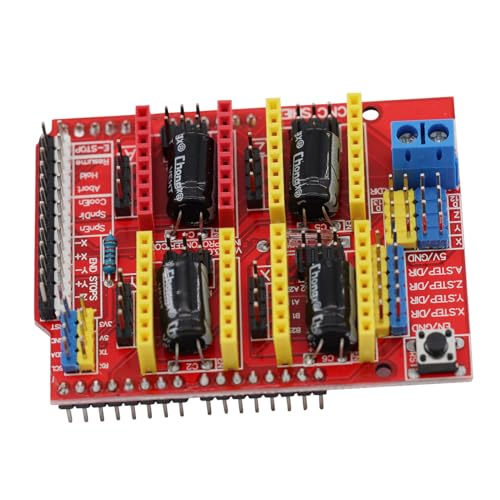

Produktname: CNC Shield V3 Entwicklungsboard
Version: V3.0
Größe: 68 x 53 x 18 mm / 2,67 x 2,08 x 0,7 Zoll

Spannung: DC 12 V- 36 V (Nur der DRV8825-Treiber kann Spannungen bis zu 36 V verarbeiten, bitte achten Sie auf Ihre Versorgungsspannung.)

Schrittmotorverkabelung: 2A, 2B ist eine Gruppe (rot, grün), 1A, 1B ist eine Gruppe (blau, gelb). Wenn Sie die Richtung ändern möchten, können Sie die Position einer Gruppe ändern, zum Beispiel 2A, 2B einander tauschen.

PWM-Spindel und Richtungsstift: PWM-Spindel und Richtungsstift, 4 Wellenunterstützung (X, Y, Z, A- Sie können X, Y, Z kopieren oder Stift D12 und D13 verwenden, Firmware anpassen, Welle 4 vervollständigen).

Es verfügt über insgesamt vier Steckplätze und kann vier A4988-Schrittmotoren antreiben. Jeder Straßenschrittmotor benötigt nur zwei IO-Ports.

Die A4988 Driver CNC Shield-Erweiterungsplatine kann als Treibererweiterungsplatine für Graviermaschinen, 3D-Drucker usw. verwendet werden.

Paket enthält:

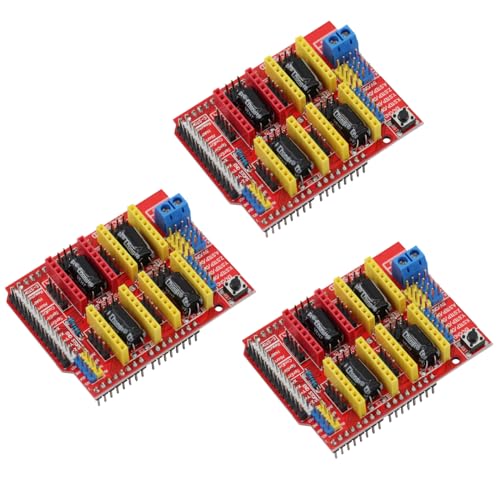

3 XCNC Shield V3 Engraver Erweiterungsplatine Entwicklungsplatine A4988 Antriebsplatine

Spannung： DC 12 V – 36 V (Nur der DRV8825-Treiber kann Spannungen bis zu 36 V verarbeiten, bitte achten Sie auf Ihre Versorgungsspannung.)
Schrittmotorverdrahtung：2A, 2B ist eine Gruppe (rot, grün), 1A, 1B ist eine Gruppe (blau, gelb). Wenn Sie die Richtung ändern möchten, können Sie die Position einer Gruppe ändern, beispielsweise 2A, 2B gegenseitig austauschen.
PWM-Spindel und Richtungsstift：PWM-Spindel und Richtungsstift, 4 Schaftunterstützung (X, Y, Z, A- Sie können X, Y, Z kopieren oder Pin D12 und D13 verwenden, Firmware anpassen, komplette Welle 4).
Es ist insgesamt vier Steckplätze, kann vier A4988 Schrittmotor fahren. Jeder Straßen-Schrittmotor benötigt nur zwei IO-Ports.
Die A4988 Driver CNC Shield-Erweiterungsplatine kann als Treibererweiterungsplatine für Graviermaschinen, 3D-Drucker usw. verwendet werden.
