BIGTREETECH SKR V1.4 Turbo 32bit Controller Panel Board for 3D Printer Compatible With12864LCD/ TFT24 Support 8825/TMC2208/Tmc2130

Wird auf dem PC nicht erkannt? Bitte versuchen Sie, die Firmware zu aktualisieren, oder der USB-Anschluss oder die 3,3 V des Motherboards sind kurzgeschlossen.
Sensorloses Referenzieren funktioniert mit Treibern nicht richtig? Der verwendete Treiber unterstützt möglicherweise nicht die Sensorless Homing-Funktion, oder die Firmware öffnet die Sensorless Homing-Einstellung nicht.
„SD Init Failed“? Möglicherweise hat die Firmware die Einstellung „ONBOARD“ nicht geöffnet.
bitte konsultieren Sie uns, wir sind 24 Stunden für Sie da.

Funktionen des SKR-Motherboards:

▶ 1) Hochleistungs-MOSFET-Röhre verwenden, bessere Wärmeableitungseffekt.

▶ 2) Die Verwendung von steckbaren Sicherungen erleichtert den Austauschvorgang.

▶ 3) Reservieren Sie die BLTouch-Schnittstelle SERVOS und Probe für die einfache Verwendung von BL Touch.

▶ 4) RGB-Lichtleiste, die das -Schema unterstützt;

▶ 5) Verwenden Sie das Stromauswahldesign, um das USB-Netzteil vom Schaltnetzteil zu trennen und Kurzschlüsse zu vermeiden.

▶ 6) Die spezielle Funktionsschnittstelle verwendet auffällige Stiftleisten, wodurch die Fehlerrate bei der Verkabelung erheblich reduziert wird.

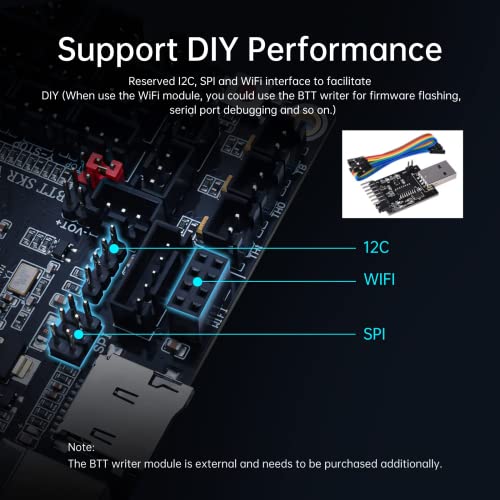

▶ 7) Reservierte I2C-, SPI-, WIFI-Schnittstellen, bequem für Kunden zum Selbermachen;

▶ 8) Reservierte Antriebsschnittstelle mit geschlossenem Regelkreis, wodurch die Probleme des Plug-in-Übertragungsmoduls beseitigt werden;

▶ 9) Duale Z-Achsen-Schnittstelle, wodurch die Probleme des externen Laufwerkserweiterungsmoduls beseitigt werden;

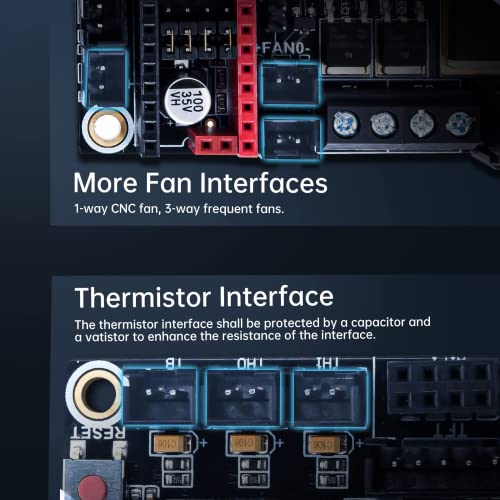

▶ 10) Die Thermistorschnittstelle ist durch einen druckempfindlichen Gallenkondensatorwiderstand geschützt, um den Widerstand der Schnittstelle zu verbessern.

▶ 11) Weitere Lüfterschnittstellen: 1 digital gesteuerter Lüfter, 3 normalerweise offene Lüfter;

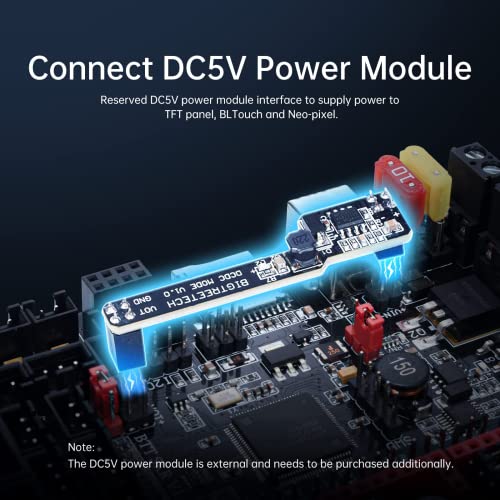

▶ 12) Das externe DC5V-Leistungsmodul kann angeschlossen werden, um den TFT-Bildschirm, BLtouch, mit Strom zu versorgen

1) Der SD-Steckplatz funktioniert nicht? Möglicherweise ist das Format der SD-Karte falsch oder der SD-Kartensteckplatz ist beschädigt. Die SD-Karte muss sich im FAT32-System befinden. Ziehen Sie die SD-Karte nicht gewaltsam heraus oder legen Sie sie ein. Dies kann leicht zu einer Beschädigung des SD-Kartensteckplatzes führen.
2) „Bed Temp Error“? Möglicherweise liegt ein Problem mit dem Thermistor oder dem Anschluss des heißen Bettes vor. Versuchen Sie, den Thermistor auszutauschen. Wenn dies immer noch nicht funktioniert, prüfen Sie, ob die Spannung und der Widerstand des Thermistoranschlusses TB des heißen Bettes normal sind.

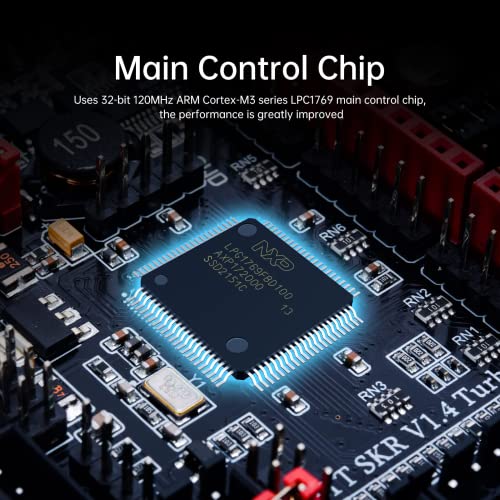

3) Mit dem 32-Bit-Hauptsteuerchip der Cortex-M3-Serie LPC1769 der ARM-Klasse mit 120 MHz wird die Leistung erheblich verbessert. Ausgestattet mit einer hochmodularen Open-Source-Firmware Marlin 2.0, die für Benutzer für Heimwerker- und Sekundärentwicklungen geeignet ist. Board zeigt tmc verbindungsfehler? Bitte schalten Sie den Drucker ein.
4) Der integrierte TMC-gesteuerte SPI-Arbeitsmodus und der UART-Arbeitsmodus sowie die integrierten DIAG-Funktionsstifte sind für Kunden bequem zu verwenden, wodurch der komplizierte Verdrahtungsprozess entfällt, der durch einfaches Entfernen und Einsetzen der Überbrückungskappe verwendet werden kann; Unterstützung funktionen wie kontinuierliches Einschalten, Materialerkennung, Herunterfahren nach dem Ausschalten.
5) Unterstützung von 2,4, 2,8, 3,5-Zoll-Farb-Touchscreen, Unterstützung von LCD2004, LCD12864-Bildschirm; Aktualisieren Sie die Konfigurationsfirmware über eine SD-Karte, und bedienen Sie sie einfach, bequem und effizient. URL für Open Source-Informationen zu BTT SKR V1.4: https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3/tree/master/BTT%20SKR%20V1.4
