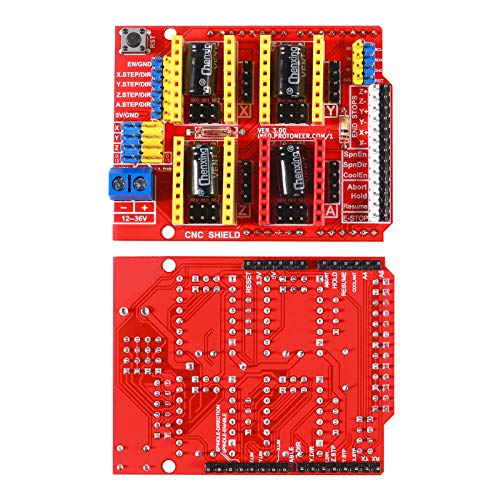

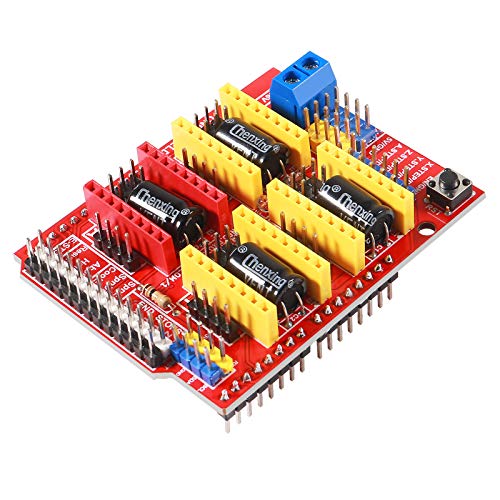

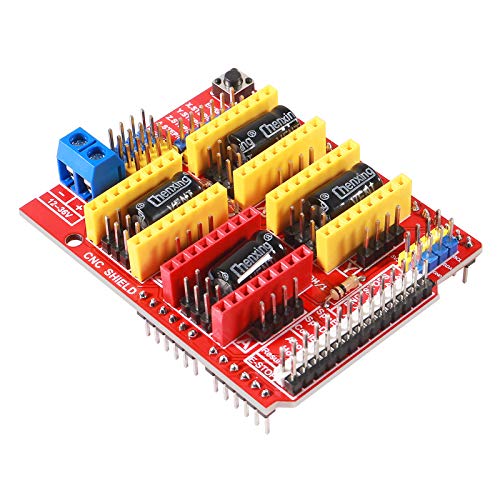

AITRIP 3Stück CNC Shield V3 Development Board für A4988 Schrittmotor Treiber Stepper für 3D Drucker kompatibel mit Arduino

Spezifikationen:

CNC-Erweiterungskarte:

Version: V3.0.

rot

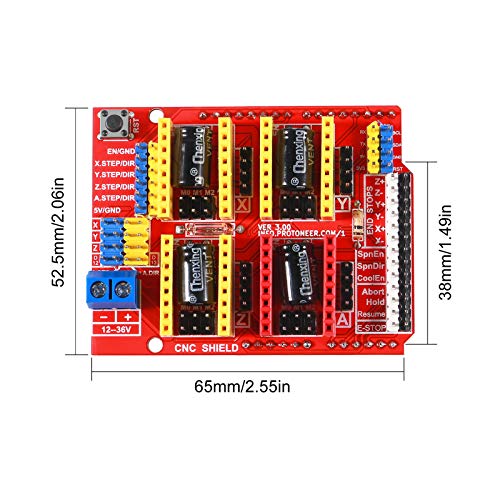

Größe: 68 x 53 x 18 mm / 2,67 x 2,08 x 0,7 Zoll.

Spannung: 12V DC bis 36V (nur der DRV8825 Controller kann bis zu 36V verarbeiten, also die Spannung für die Stromversorgung berücksichtigen)

Verwendet abnehmbare A4988- oder DRV8825-kompatible Stepper-Treiber

Jumper zum Einstellen des Micro-Stepping für die Stepper-Treiber. (Einige Treiber wie der DRV8825 können bis zu 1/32 Mikroschritte ausführen)

Kompaktes Design.

Schrittmotoren können mit 4-Pin-Molex-Steckern angeschlossen oder angelötet werden.

Läuft mit 12-36V DC. (Im Moment können nur die DRV8825-Treiber bis zu 36 V verarbeiten. Bitte beachten Sie daher die Betriebsspannung, wenn Sie das Board mit Strom versorgen.)

Bitte beachten Sie, dass dies ein unmontierter Bausatz ist und grundlegende Lötkenntnisse erforderlich sind

Paketliste:

3 * V3 Engraver Shield 3D-Drucker CNC-Erweiterungsplatine A4988-Treiberplatine

Verwendet abnehmbare A4988-kompatible Stepper-Treiber.
Schrittmotorverdrahtung wie folgt: 2A, 2B ist eine Gruppe (rot, grün), 1A, 1B ist eine Gruppe (blau, gelb). Wenn Sie die Richtung ändern möchten, können Sie die Position einer Gruppe ändern, beispielsweise 2A, 2B gegenseitig austauschen.
Package Included : 3pcs 3D Printer CNC Expansion Board A4988 Driver Board
unsere Erweiterungsplatine als Treibererweiterungsplatine, kann für Graviermaschinen, 3D-Drucker verwendet werden.
Modernste CNC Shield Version 3.0. Größe: 68 x 53 x 18mm
