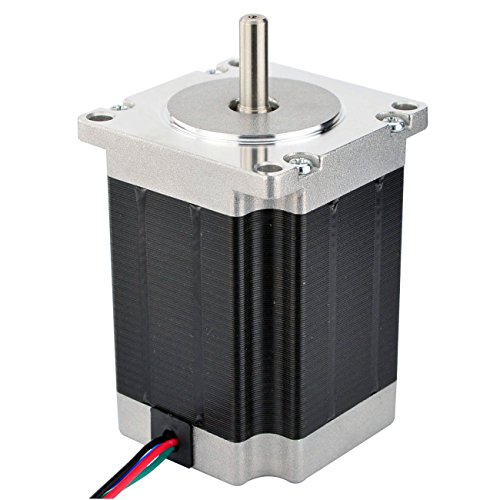

STEPPERONLINE Nema 23 Schrittmotor 1.8deg 1.9Nm 2.8A 57x76mm Stepper Motor 4 Drähte für 3D Drucker, CNC Fräse

Dieser bipolare Schrittmotor Nema 23 ist der beliebteste Schrittmotor mit 1,8 Grad Schrittwinkel (200 Schritte/Umdrehung).
Jede Phase verwendet 2,8 A, was ein Haltemoment von 1,9 Nm ermöglicht.

Elektrische Spezifikationen:

Teilenummer des Herstellers: 23HS30-2804S.
Motortyp: zweipoliger Schrittmotor
Schrittwinkel 1,8°
Haltemoment 1,9 Nm
Nennstrom / Phase 2,8A
Phasenwiderstand 1,13 Ohm
Induktivität: 5,4 mH+/-20% (1 kHz)

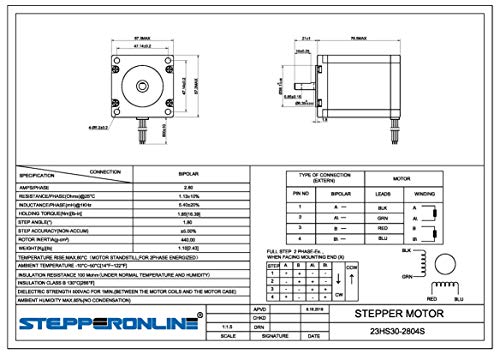

Hardware-Spezifikationen:

Rahmengröße: 57 × 57 mm.
Körperlänge 76 mm
Achsdurchmesser 6,35 mm
Schaftlänge 21 mm
Schnittlänge 15 mm
Anzahl der Leiter: 4
Länge eines Leiters 500 mm
*Gewicht:1.2kg

Anschluss:

Schwarz (A+), Grün (A-), Rot (B+), Blau (B-)

Hinweise:

Stellen Sie sicher, dass der Motor an einen Stromregler angeschlossen ist, bevor Sie ihn testen.
Der Motor wird zerstört, wenn er direkt an eine Stromversorgung angeschlossen ist.

Hohes Drehmoment, hohe Kostenleistung
1,9 Nm Haltemoment
NEMA 23 bipolar 2,24 „x 2,24“ x 3,0 „4-Draht
1,8 Grad Schrittwinkel (200 Schritte / U)
Nennstrom 2,8A & Widerstand 1,13 Ohm
