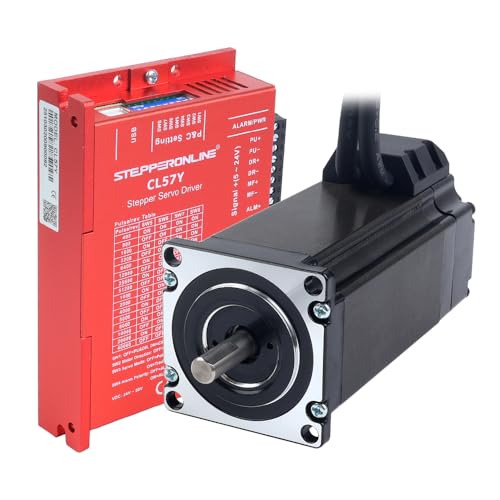

STEPPERONLINE Closed Loop Schrittmotor 1 Achse CNC KIT 3.0 Nm 5.0A Nema 23 Motor & 0-7.0A 24-50VDC Treiber CL57Y

Dieses CNC-Kit enthält:

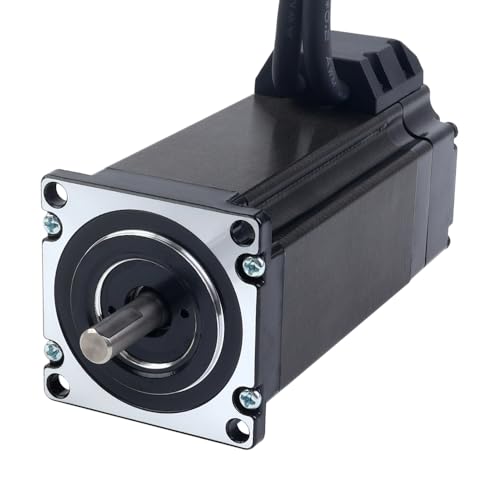

*1 x 23HS40-5004D-E1K-1M5: S-Serie Nema 23 Schrittmotor mit geschlossenem Regelkreis 3,00Nm(424,83oz.in) Encoder 1000PPR(4000CPR)

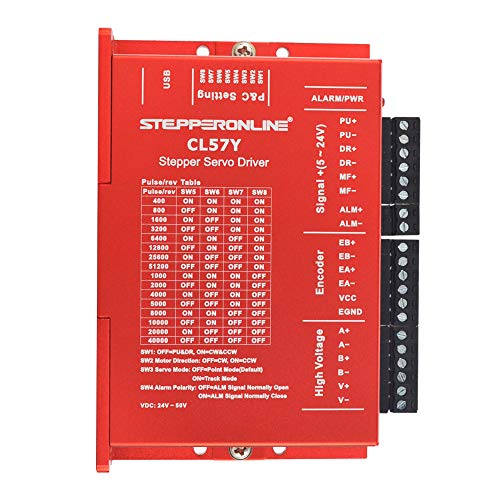

*1 x CL57Y: Y-Serie Schrittmotortreiber mit geschlossenem Regelkreis 0–7,0A 24–50VDC für Nema 17, 23, 24 Schrittmotor

Motorspezifikation

*Herstellerteilenummer: 23HS40-5004D-E1K-1M5
*Motortyp: Bipolarer Schrittmotor
*Schrittwinkel: 1,8 Grad
*Haltedrehmoment: 3,00Nm(424,83oz.in)
*Nennstrom/Phase: 5,0A
*Phasenwiderstand: 0,7ohms *Induktivität: 2,3mH ± 20%(1KHz)
*Isolationsklasse: B 130°C [266°F]
*Rahmengröße: 57 x 57mm
*Gehäuselänge: 122mm
*Wellendurchmesser: Φ8mm
*Wellenlänge: 22mm
*D-Cut-Länge: 15mm

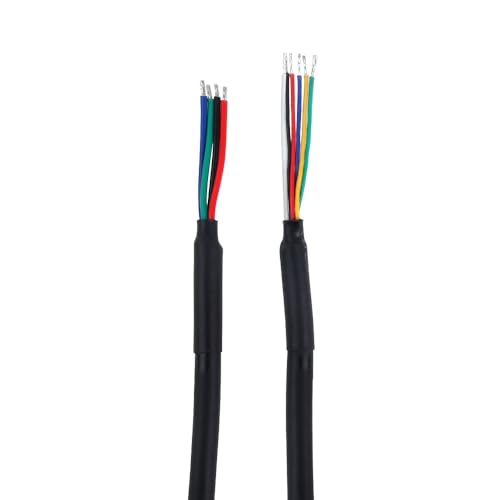

*Kabellänge: 1500mm

Encoder-Spezifikation

*Ausgangsschaltungstyp: Differenzialtyp
*Encodertyp: Optisch inkrementell
*Encoderauflösung: 1000PPR(4000CPR)
*Ausgangssignalkanäle: 2 Kanäle
*Mindestversorgungsspannung: 4V
*Maximale Versorgungsspannung: 5V
*Ausgangsstrom: 100 mA
*Ausgangshochspannung: 5V
*Ausgangsniedrigspannung: 4,5V
*Maximale Ausgangsfrequenz: 60kHz

Treiberspezifikation

*Ausgangsspitzenstrom: 0–7A(0–5RMS)
*Eingangsspannung: +24–50VDC(typisch 36VDC)
*Logiksignalstrom: 7~16mA(typisch 10mA)
*Impulseingangsfrequenz: 0~200kHz
*Impulsbreite: 2,5μS
*Isolationswiderstand: 500MΩ

Dieses CNC-Kit enthält:
1 x 23HS40-5004D-E1K-1M5: S-Serie Nema 23 Schrittmotor mit geschlossenem Regelkreis 3,00Nm(424,83oz.in) Encoder 1000PPR(4000CPR)
1 x CL57Y: Y-Serie Schrittmotortreiber mit geschlossenem Regelkreis 0–7,0A 24–50VDC für Nema 17, 23, 24 Schrittmotor
