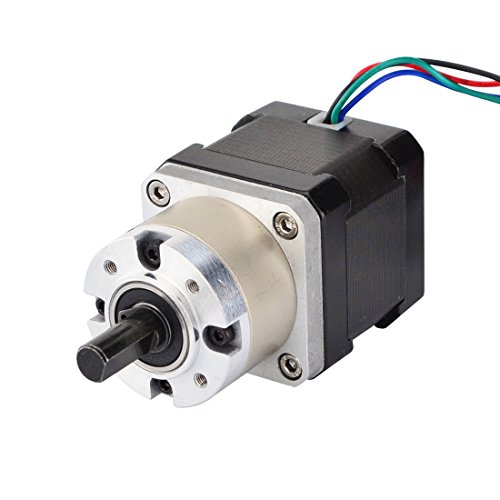

STEPPERONLINE 5: 1 Planetengetriebe Nema 17 Schrittmotor/Getriebemotor Wellendurchmesser Φ8mm Länge 38mm für 3D DRUCKER/CNC-Fräse

Elektrische Spezifikation:

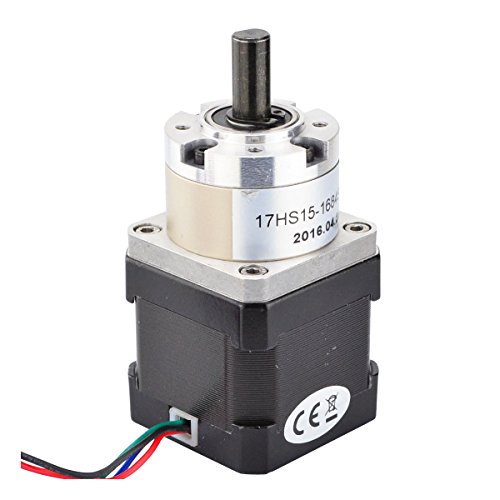

* Hersteller-Teilenummer: 17HS15-1684S-PG5
* Motortyp: Bipolar
* Schrittwinkel: 0.35 deg
* Haltemoment ohne Getriebe: 36Ncm(50.98oz.in)
* Nennstrom/Phase: 1.68 A
* Phasen-Widerstand: 1.65 Ohm
* Induktivität: 3.2mH±20%(1KHz)

Getriebe Spezifikation::

* Getriebe Typ: Planeten
* Übersetzungsverhältnis:5.18: 1
* Getriebeeffizienz:90%
* Gegenreaktion im Leerlauf: * Max.Permissible Drehmoment: 2Nm(283oz.in)
* Augenblick zulässige Drehmoment: 4Nm(566oz.in)
* Maximale axiale Belastung der Welle: 50N
* Maximale Radialbelastung der Welle: 100N

Physische Spezifikation::

* Rahmengröße: 42 x 42mm
* Körper Länge: 40mm
* Getriebelänge:27.3mm
* Wellendurchmesser: 8mm
* Schaftlänge: 20mm
* D-Schnitt Länge:15mm
* Anzahl der Leads: 4
* Bleidrehzahl: 500mm
* Gewicht: 460g

Verbindung:

Schwarz (A +), Grün (A-), Rot (B +), Blau (B-)

Warnung:

* Als Schrittmotor sollte es an einen Konstantstrom- oder Chopper-Treiber angeschlossen werden. Wenn Sie den Motor direkt an eine Stromversorgung anschließen, wird der Motor zerstört.
* Bitte achten Sie auf vier Drähte Spulen bestellen, wenn Sie eine Verbindung zum Fahrer, oder es wird Ihren Fahrer beschädigen.

Gutes Drehmoment, Gute Geschwindigkeit
0.35бу Schrittwinkel, Planetengetriebe-Verhaltnis 5.18:1
NEMA-17 bipolar 4-Draht mit Motorlange 40mm
Nennstrom 1.68A & Widerstand 1.65ohms
Nenngeschwindigkeit 39rpm
