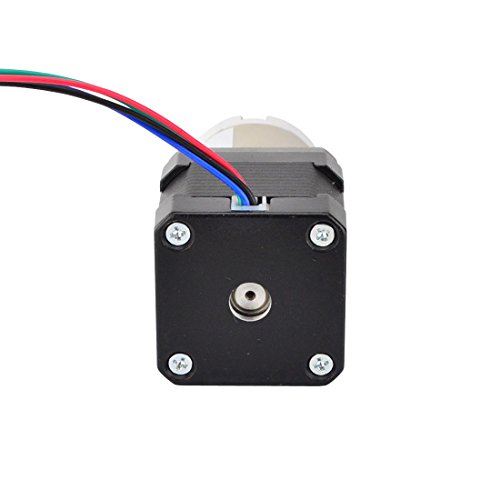

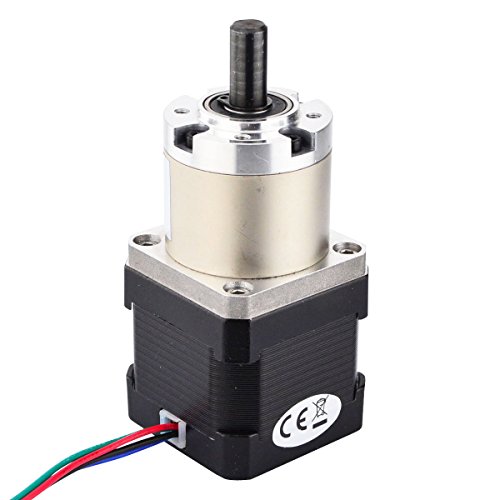

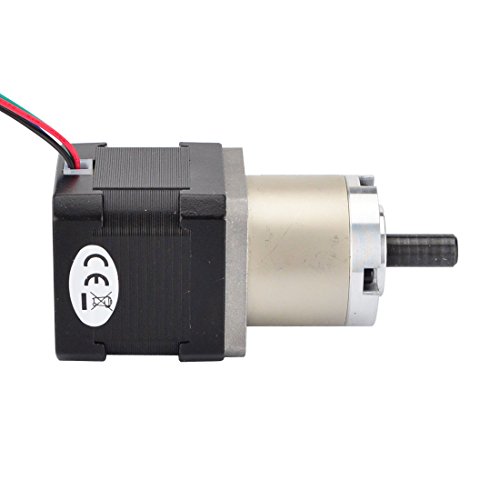

STEPPERONLINE 27:1 Planetengetriebe Getriebe Nema 17 Getriebemotor 1.68A Schrittmotor für Bastelarbeiten CNC

Elektrische Spezifikation:

* Hersteller-Teilenummer: 17HS15-1684S-PG27
* Motortyp: Bipolar
* Schrittwinkel: 0.067 deg
* Haltemoment ohne Getriebe: 36Ncm(50.98oz.in)
* Nennstrom/Phase: 1.68 A
* Phasen-Widerstand: 1.65 Ohm
* Stromspannung: 2.8V
* Induktivität: 3.2mH±20%(1KHz)

Getriebe Spezifikation::

* Getriebe Typ: Planeten
* Übersetzungsverhältnis: 26.85: 1
* Getriebeeffizienz:81%
* Gegenreaktion im Leerlauf: * Max.Permissible Drehmoment: 3Nm(425oz-in)
* Augenblick zulässige Drehmoment: 5Nm(708oz-in)
* Maximale axiale Wellenbelastung: 50N
* Maximale radiale Wellenbelastung: 100N

Physische Spezifikation::

* Rahmengröße: 42 x 42mm
* Körper Länge: 48mm
* Getriebelänge:35mm
* Wellendurchmesser: 8mm
* Schaftlänge: 20mm
* D-Schnitt Länge:15mm
* Anzahl der Leads: 4
* Bleidrehzahl: 500mm
* Gewicht: 510g

Verbindung:

Schwarz (A +), Grün (A-), Rot (B +), Blau (B-)

Warnung:

* Als Schrittmotor sollte es an einen Konstantstrom- oder Chopper-Treiber angeschlossen werden. Wenn Sie den Motor direkt an eine Stromversorgung anschließen, wird der Motor zerstört.
* Bitte achten Sie auf vier Drähte Spulen bestellen, wenn Sie eine Verbindung zum Fahrer, oder es wird Ihren Fahrer beschädigen.

Dieser Nema 17 Schrittmotor mit 38mm Baulänge und 1.68A Nennstrom, integriert ein Planetengetriebe von 5.18: 1 Übersetzungsverhältnis
Es ist eine gute Lösung für Anwendungen, die bei begrenztem Platzbedarf eine geringe Geschwindigkeit und / oder ein hohes Drehmoment benötigen
