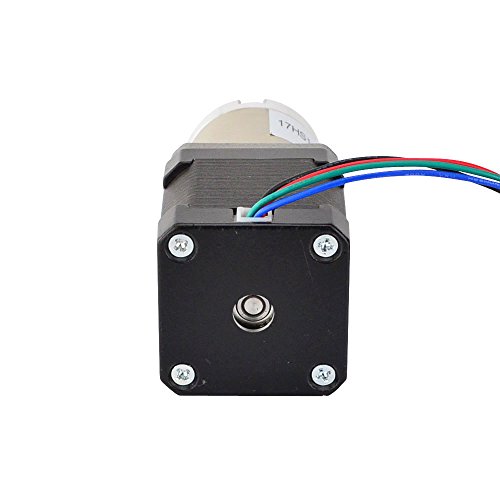

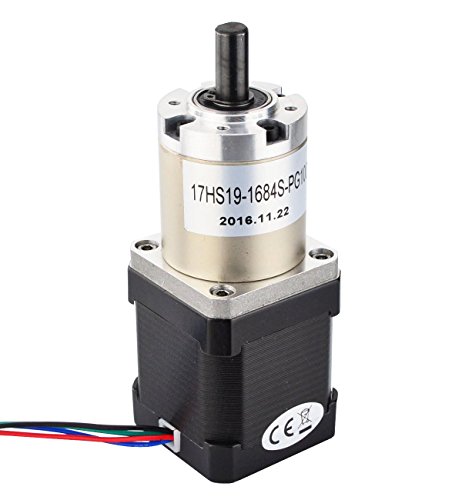

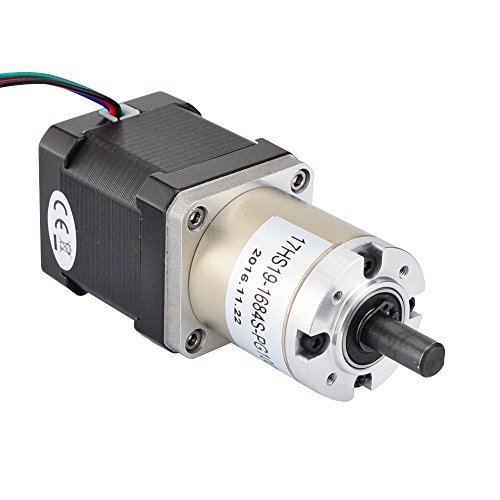

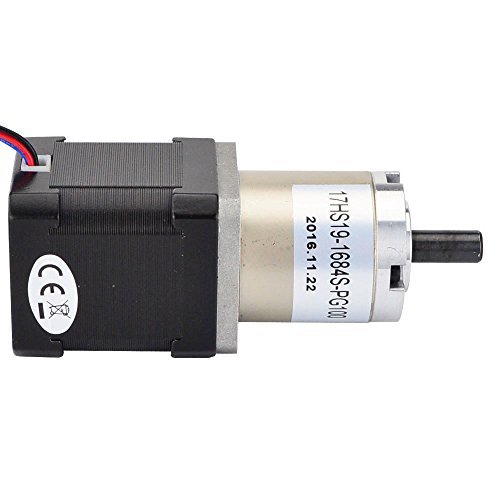

STEPPERONLINE 100:1 Planetengetriebe Nema 17 Schrittmotor/Getriebemotor Wellendurchmesser Φ8mm Länge 48mm für 3D DRUCKER/DIY CNC

100% brandneu von „STEPPERONLINE“

Elektrische Spezifikation:

* Hersteller-Teilenummer: 17HS19-1684S-PG100
* Motortyp: Bipolar
* Schrittwinkel: 0.018 deg
* Haltemoment ohne Getriebe: 44Nm(62.31oz.in)
* Nennstrom/Phase: 1.68 A
* Phasen-Widerstand: 1.65 Ohm
* Stromspannung: 2.8V
* Induktivität: 2.8mH±20%(1KHz)

Getriebe Spezifikation:

* Getriebe Typ: Planeten
* Übersetzungsverhältnis: 99.05: 1
* Effizienz:70%
* Gegenreaktion im Leerlauf: * Max.Permissible Drehmoment: 4Nm(566oz.in)
* Augenblick zulässige Drehmoment: 6Nm(850oz.in)
* Maximale axiale Wellenbelastung: 50N
* Maximale radiale Wellenbelastung: 100N

Physische Spezifikation:

* Rahmengröße: 42 x 42mm
* Körper Länge: 48mm
* Getriebelänge:42.7mm
* Wellendurchmesser: 8mm
* Schaftlänge: 20mm
* D-Schnitt Länge:15mm
* Anzahl der Leads: 4
* Bleidrehzahl: 500mm
* Gewicht: 630g

Verbindung:

Schwarz (A +), Grün (A-), Rot (B +), Blau (B-)

Warnung:

* Als Schrittmotor sollte es an einen Konstantstrom- oder Chopper-Treiber angeschlossen werden. Wenn Sie den Motor direkt an eine Stromversorgung anschließen, wird der Motor zerstört.
* Bitte achten Sie auf vier Drähte Spulen bestellen, wenn Sie eine Verbindung zum Fahrer, oder es wird Ihren Fahrer beschädigen.

Hohes Drehmoment, Niedrige Geschwindigkeit
0.018 deg. Schrittwinkel
NEMA 17 bipolar 4-Draht
Planetengetriebe-Verhältnis 99.05:1
Nennstrom 1.68A & Widerstand 1.65ohms
