BIQU DIRECT 3D-Druckerteil SKR V1.4 32-Bit-Steuerkarte Smoothieboard & Marlin Open Source SKR V1.3-Upgrade-Unterstützung TMC2209 / TMC2208 / TMC2130 / A4988 / 8825 / Schrittmotortreiber (SKR V1.4)

SKR V1.4-Parameter
Mikroprozessor: ARM Cortex-M3 CPU
Eingangsspannung: DC12V-DC24V 5A-15A
Logikspannung: DC 3,3 V
WIFI-Modul: ESP-01S
Motortreiber: Unterstützung TMC5161, TMC5160, TMC2209, TMC2225, TMC2208 TMC2130, ST820, LV8729, DRV8825, A4988 usw., unabhängiger externer Motor Fahrer.
Motortreiber-Schnittstelle: X, Y, Z, E0, E1, 5-Wege. Jedes hat einen geschlossenen Regelkreis Schnittstelle) bis zu 256 Unterteilungen
PC-Kommunikationsschnittstelle: Quadratisches USB, einfach anzuschließen, Kommunikationsbaud Rate von 115200
Erweitern Sie die Schnittstellenfunktionsunterstützung: Drucken im ausgeschalteten Zustand fortsetzen, Fadenbrucherkennung, automatische Abschaltung nach dem Drucken, automatische Nivellierung, BL Touch

Herstellen einer Verbindung mit dem Computer
Treiber: https://www.dropbox.com/s/a0k5idjmf4fn82f/lpc176x_usb_driver.inf? Dl = 0

So erhalten Sie Firmware:
https://github.com/bigtreetech

2.Marlin2.0-Firmware-Aktualisierungsmethode
Öffnen Sie nach dem Herunterladen unserer Open Source-Firmware für Marlin2.0 mit Visual Studio Code das zu kompilierende Projekt, suchen Sie die Datei firmware.bin, kopieren Sie sie auf die SD-Karte und setzen Sie das Motherboard zurück. Detaillierte Anweisungen finden Sie im Tutorial:

https://www.dropbox.com/s/ppjfflhf3j5yzh2/MarlinV2.0%20SKRV1.1%20instruction.docx?dl=0

Paket eingeschlossen
1 Stück SKR V1.4 Board
1 STÜCK USB-Kabel

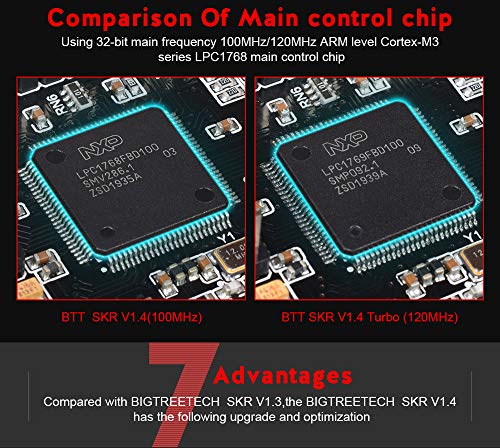

Mit 32-Bit-Hauptfrequenz 100 MHz ARM-Pegel Cortex-M3-Serie LPC1768-Mikroprozessor
I2C-, SPI- und WIFI-Schnittstellen sind für den Heimwerker reserviert
Doppelte Z-Achsen-Schnittstelle, die die Probleme der externen Laufwerkserweiterung beseitigt Modul
Weitere Lüfter-Schnittstellen: 1-Wege-CNC-Lüfter, 3-Wege-Schließer-Lüfter
Einsteckbares externes DC5V-Netzteilmodul zur Stromversorgung des TFT-Bildschirms BLtouch
