32-Bit-Steuerplatine für 3D-Drucker mit WiFi-Schnittstelle, DC12–24 V, 8-Achsen-Steuerung, DIY-Unterstützung, Mini12864-LCD-Display

Spezifikation:
Artikeltyp: für MKS-Steuerplatine
Material: PCB
Eingangsspannung: DC12-24V, Ausgangsspannung: DC12V, DC5V, DC3,3V
3D Touch : Unterstützung
Hardware: Unterstützung für 2.0.X, für Klipper
MCU: STM32F407VET6, 168 MHz, 512 KB Flash, 192 KB
Sicherung: Austauschbar
Externes Schrittsignal: Ja
MOS-Schaltkreisschutz: Widerstand + Schottky-Diodenschutz
Begrenzungsschaltkreisschutz: Widerstand + Schottky-Diodenschutz
Temperaturschaltkreisschutz: Widerstand + Schottky-Diodenschutz
Motor-Rückwärts-EMF: Wird vom Phasenfolgewiderstand absorbiert
PA13-Pin: Wird für MT_DET verwendet
PC5-Pin: Wird für verwendet
E4_EN-: Gleich wie E0_EN=PB6
Robin-WLAN-Schnittstelle: Verfügbar
MAX31865-Schnittstelle: Verfügbar, wie E4-Achsensignal
Für RasPi-Stromversorgung: Unabhängige DC5V 3A-Stromversorgung
Endschalter-Stromversorgung: Nur Z+ kann 5V oder VIN wählen, andere Endschalter sind alle 5V
LCD-Grafikbildschirm
Modell: für MKS Mini12864 V3
Material: PCB
Logikpegel: Unterstützt 3,3 V- und 5 V-Logikeingänge
Hintergrundbeleuchtungsmodus: für RGB einstellbare Hintergrundbeleuchtung
Hintergrundbeleuchtungseinstellung: Licht, leichte Voreinstellung (für )
Anwendbare Firmware: für 2.0, für Klipper
Anwendbare Motherboards: für MKS Robin NanoV2, für NanoV3, für SgenlV1, für V2, für Genl, für Robin E3
Eigenschaften:
1. Verwenden Sie den integrierten Speicherkartensteckplatz.
2. Kompatibel mit 3,3-V- und 5-V-Logiksignalen.
3. Unterstützt Gcode-Hintergrundbeleuchtungseinstellungen, z. B. M150 R100 G100 U100.
4. Unterstützt MKS Robin NanoV2, NanoV3, Sgen IV1, Sgen V2, GenI, Robin E3.
5. Der Smart-Monitor MKS MINI12864 V3 verfügt über eine RGB-Hintergrundbeleuchtung und unterstützt Online-Farbänderungen über das LCD.
6. Unterstützen Sie Farbänderungen in verschiedenen Zuständen während des

[Upgrade Control Board] für V2 ist eine aktualisierte Version von V1, die mehr Sicherheitsschaltungen und zusätzliche Funktionen bietet, einschließlich unabhängiger DC5V für RasPi und WIFl-Schnittstelle für RRF-Firmware.
[8-Achsen-Steuerung] Dies ist für Voron-Drucker konzipiert, unterstützt 2.0.x und für Klipper-Hardware, kompatibel mit dem LCD-Display MKS MINI12864. Unterstützt U-Disk-Druck und DFU-Modus-Einstellung über die Booto-Taste.

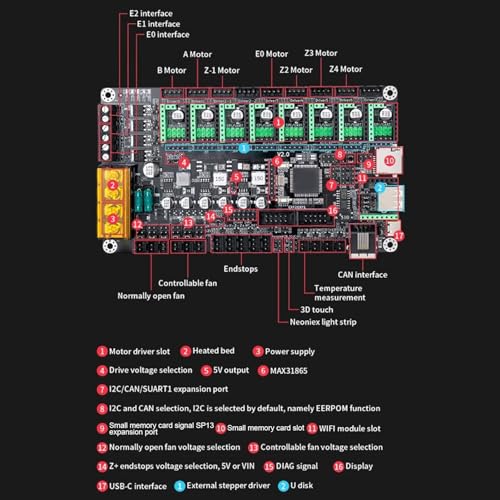

[DIY-Unterstützung] Mit 8 Schritttreibern und 9 Motorschnittstellen ermöglicht diese 3D-Drucker-Steuerplatine flexible DIY-Upgrades mit verschiedenen Motortreibern wie A4988, DRV8825, TMC2208, TMC2209, TMC2225, TMC2226. Kompatibel mit 2.4 und Ender 3-Serie. Firmware-Update für Github erforderlich.
[Mehrere Funktionen] Das 3D-Drucker-Mainboard verfügt über einen DC12-24V-Eingang, 2 x MP1584EN-Ausgänge DC12V (für Lüfter) und DC5V, einen SPI-Kommunikations-Mikrospeicherkartensteckplatz und eine reservierte SPI-Signalschnittstelle.
[LCD-Grafikbildschirm] Mit RGB-Hintergrundbeleuchtung, ermöglicht Online-Änderungen der Lichtfarbe. Unterstützt 2.0 und Klipper-Firmware. Ausgestattet mit einem Encoder können Parametereinstellungen und Dateiauswahldrucke durchgeführt werden. Plug-and-Play für RAMPS, erfordert jedoch eine Änderung der Firmware-Unterstützung.
